Spring pressure piece for HP connection

1 piece
AD 1/16’
without Bore
VG 40
polyimide+40% graphite, T max. = 400°C

for 1/16" and 1/8" Ferrule

(gas on/off/sampling)
AD 1/16’
Bore 1/16’
Polyimide+40% graphite, T max. = 400°C

1/16'' to 1/32'', Polyimide, Valcon

AD 1/16"
Bore 0,4mm
Polyimide+15% Graphite, T max. = 400°C

0.5m length
0.5mm Ø, fibreglass

1/16"

1/16"

1/16“, standard, stainless steel

CPR
Quartz glass
AD 6mm
Wall thickness 0,5 mm

CPR
Quartz glass
AD 6mm, wall thickness 1 mm

CPR
Quartz glass
AD 6mm, wall thickness 1,25 mm

250µm AD
with Inconel sheath for CPR

6 x 1,8 FFKM (Material)
For quartz glass tube (6mm AD, 4mm ID)

CPR
Stainless steel
AD 6mm, wall thickness 4 mm

for HP connection
Teflon, white, GF 25

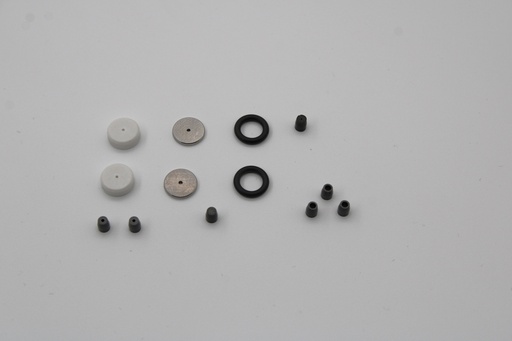

2x Septum PTFE GF25
2x Septum stainless steel
1x Ferrule 0,4mm
2x Ferrule 0,8mm
3x Ferrule 1/16"

Kompakter Profilreaktor (compact profile reactor, CPR) mit µm-Positioniergenauigkeit zur Messung des axialen Profils von Spezies-Konzentration und Temperatur entlang der Reaktorachse, Gehäuse aus eloxiertem Aluminium, maximaler Druck pmax = 20 bar, 60 mm isotherme Reaktionszone (Beheizung, Tmax = 550 °C), Temperatur in der Vor-wärmzone (Einlaufzone) vor der Reaktionszone: Tmax = 550 °C (TVorwär-mer=TReaktion), 4 mm nutzbarer Durchmesser der Katalysatorschüttung, temperaturgeregelte Heizzone außerhalb des Reaktorblocks (bis 200 °C), unabhängiger Regelkreis für Heizzone und Reaktorblock, Temperatu-rüberwachung der Elektronik (inkl. Sicherheitsabschaltung), Ansteuerung von externer Analytik

Deckel Heißbereich Raman 10°
